A. pendahuluan

Hay, semuanya, kembali lagi dengan saya di Afriady blog, di postingan kali ini saya akan membahas tentang konfigurasi router on stick di cisco packet tracer, untuk lebih jelasnya, yuk simak pembahasannya

B. Latar belakang

Agar dapat memberikan informasi mengenai konfigurasi router on stick di cisco packet tracer

C. Maksud dan tujuan

Dengan mengkofigurasi router on stick, vlan yang berbeda dapat saling berkomunikasi

D. Alat dan bahan

Laptop/pc

Software Cisco packet tracer

E. Waktu yang diperlukan

10-20 menit

F Pengertian

Router on stick adalah konfigurasi di perangkat cisco agar vlan yang berbeda dapat saling berkomunikasi, dimana kita setting mode trunk di port switch dan beberapa konfigurasi lainnya

G. Pembahasan

Petama , buka dulu cisco packet tracer nya. dan buat topologi seperti dibawah, jangan lupa berikan ip ke setiap pc yang berada di vlan, oh ya jangan lupa masukkan default gateway, di vlan 10, saya memasukkan default gateway 192.168.10.254 di setiap pc nya, sedangkan di vlan 20, saya memasukkan default gateway 192.168.20.254 di setiap pc nya

Setelah semua pc diberikan ip, maka masuk ke switch untuk melakukan konfigurasi, jangan lupa configurasinya di global configuration mode, berikan nama pada vlan 10 dengan perintah seperti pada gambar, di bagian name "aldhy" itu opsional ya, itu terserah kamu mau kasih nama apa

masih dalam global configuration mode, kita setting interface nya yang ada di switch, interface f0/1, f0/2, f0/3 saya ingin masukkan ke vlan 10, maka perintah nya seperti ini "interface range fa0/1-3" perintah ini buat mengakses interfacenya,

*Note : maksud dari fa0/1-3 adalah supaya langsung konfigurasi fa0 1,2,3, sebenarnya bisa mengatur satu-satu tapi ini supaya lebih cepat.

Nah setelah masuk ke interface fa0/1-3, masukkan perintah "switchport acces vlan 10" perintah ini untuk mengelompokkoan fa0/1-3 ke vlan 10

Lalu masukkan perintah "switchport mode access", perintah ini berfungsi agar interface fa0/1-3 yang berada di vlan 10 mendapatkan akses internet

nah, setelah semua yang diatas dikonfigurasi, maka kita lihat konfigurasinya dengan memasukkan perintah "show run" pada previlege mode, seperti gambar dibawah

masih di dalam settingan switch, masuk lagi ke gobal configuration mode, terus konfigurasi interface yang terhubung dari switch ke router, di dalam topologi yang saya buat diatas, saya menggunakan interface fastethernet 0/7, jadi saya masuk ke interface 0/7 dengan perintah "interface fa0/7" trus enter, masukkan lagi perintah " switchport mode trunk" maksud dari perintah ini adalah untuk membuat jembatan penghubung dari switch ke router

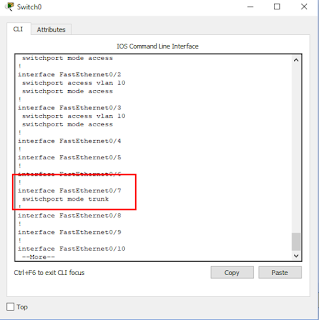

Untuk memastikan, kita lihat konfigurasinya, apa sudah trunk atau tidak, dengan memasukkan perintah "show run" di dalam perivelege mode, seperti gambar dibawah, fastethernet7 sudah dalam mode trunk

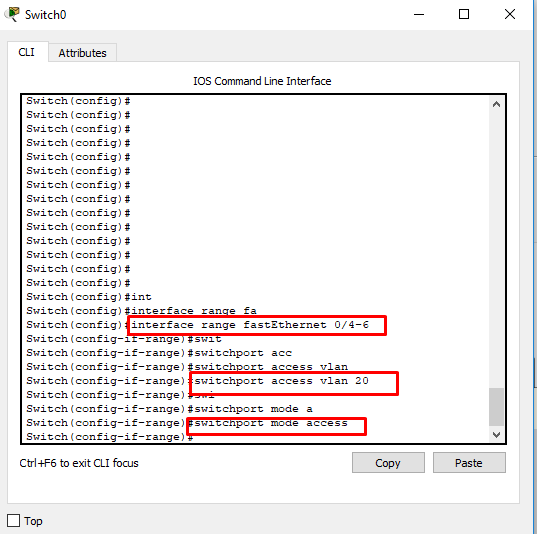

Untuk settingan vlan 10 sudah selesai, sekarang setting vlan 20, caranya sama seperti settingan vlan10, cuman yang membedakan interface yang akan dimasukkan di vlan nya

Nah, untuk vlan 10 dan 20 settingannya sudah selesai, sekarang kita setting router, masuk ke tab cli di router. setelah itu, masuk ke interface gigabitethernet 0/0 sesuai dengan topologi diatas, dengan perintah " interface gigabitthernet 0/0" tekan enter, terus masukkan lagi perintah "no sh" no sh sendiri merupakan perintah agar kabel nya itu selalu on
